中空電位器型號：QA39

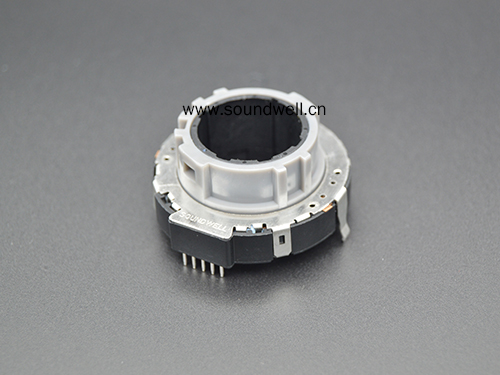

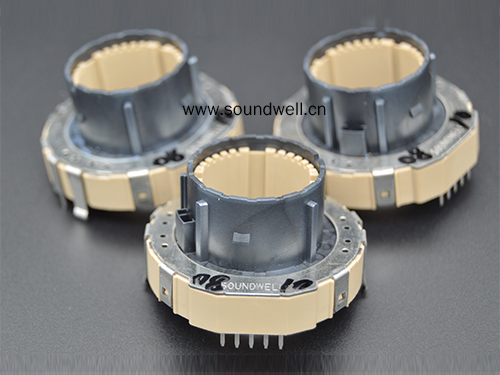

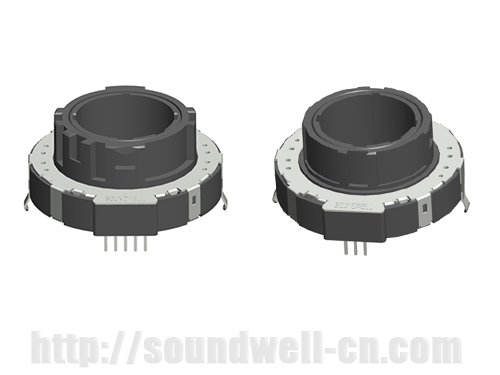

電位器名稱：QA39中空旋轉電位器
QA39中空旋轉電位器特點：有較好的操作手感，中空空間可附加按壓開關機構,可以帶LED，檔位及旋轉角度有多種供選擇。
QA39中空旋轉電位器應用：汽車空調，家用電器等。
主要功能：調節風速、調節溫度等。
QA39中空旋轉電位器產品規格參數
主要規格: 外形尺寸：39mm；
額定功率：0.125W；
最高使用電壓：D.C 10V
檔位及全回轉角度：5檔180°±5° ，8檔225°±5°，29檔270°±5°；
旋轉力矩：400±120 gf.cm；
轉動噪音：47mV以下；
線性度：±3%；
工作溫度：-40℃～85℃；
旋轉壽命：30,000次以上；
一、MECHANICAL CHARACTERISTIC 機械特性
1、Rotational Torque 旋轉力矩 ：400±120 gf.cm
2、Number of detemts click定位數：5，8，29 Click
3、Shaft Stop Strength 止檔強度：≥ 8 Kgf.cm
4、Shaft Wobble (mm p-p) 軸擺動 ：0.3mm max
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Total Resistance Range 總阻及誤差 ：10KΩ±20%
2、Resistance Taper 電阻特性曲線 ：B
3、Rating Power 額定功率：0.125W
4、Max. Operating Voltage 最大工作電壓 ：10V DC
5、Taper Tolerance At Each Position 線性誤差：±3%
6、Insulation Resistance 絕緣電阻：50M? 1 Minute at DC 250V
7、Dielectric Voltage 耐電壓：1 Minute at AC 250V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational Life 旋轉壽命：30,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
此款QA39中空旋轉電位器有三種檔位可選擇,同時可選擇帶LED燈,請告知客服您的具體需求！
