中空型編碼器名稱: EC21增量中空編碼器
中空型編碼器優點：本體厚度薄型化，長壽命， 有較好的操作手感，中空空間可附加按壓開關機構。
中空型編碼器應用：此中空型旋轉編碼器適用汽車音響、汽車空調、汽車導航及其它家用電器、相關電子設備上
中空型編碼器功能: 調節音量、調節溫度、調頻、功能切換等作用。
EC21增量中空編碼器產品規格參數
外形尺寸：∮21mm
額定電壓: DC 5V；
定位數:30個；
脈沖數：15；
工作溫度：-40°C to 85°C；
旋轉壽命：50000次以上；
一、MECHANICAL CHARACTERISTIC 機械特性
1、Detent Torque 定位點力矩 ：70±50gf.cm/150±50gf.cm
2、Number and position of detent定位點數及位置：30點定位（間隔角度 12°±3°）
3、Shaft wobble 軸擺動：0.2 mm MAX
4、Shaft play in rotational wobble 軸的回轉方向擺動：2° MAX
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Resolution 分解能力 ：15個脈沖/360°
2、Phase difference 相位差：≥5 ms
3、Rated voltage 額定電壓: DC 5V
4、Insulation Resistance 絕緣電阻：10M? 1 Minute at DC 110V
5、Dielectric Voltage 耐電壓：1 Minute at AC 110V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回轉壽命：50,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。

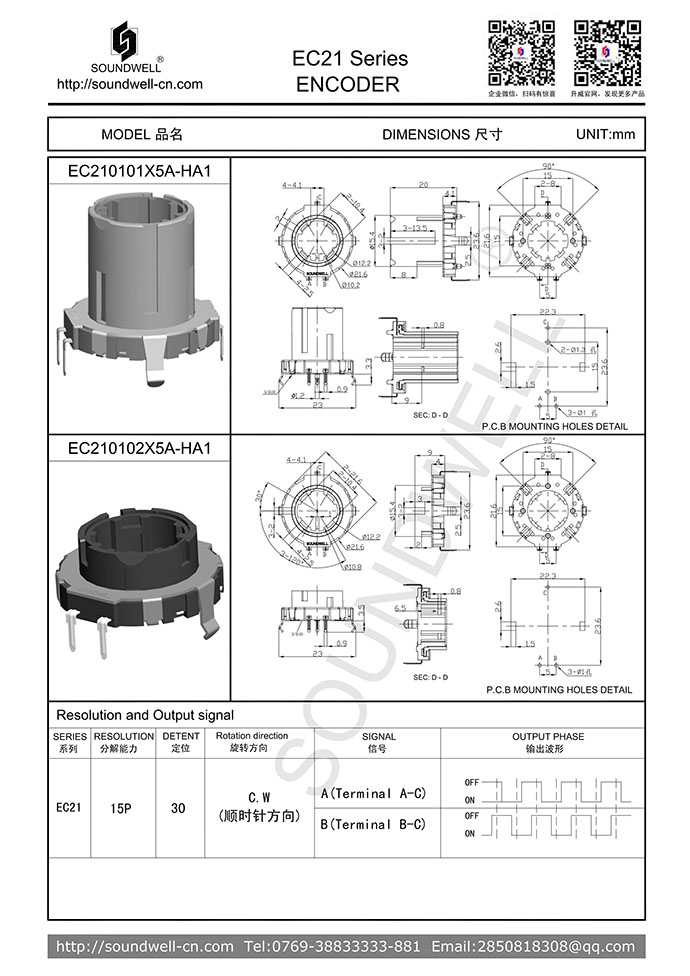

如下是EC21中空型編碼器規格書,需進一步了解詳細規格書,請聯系右側客服
.jpg)
廣東升威電子制品有限公司專業生產EC21中空編碼器,EC21中空旋轉編碼器,EC21增量中空編碼器,如果貴司需要EC21中空編碼器,想了解詳細尺寸,可咨詢右側客服索取.
