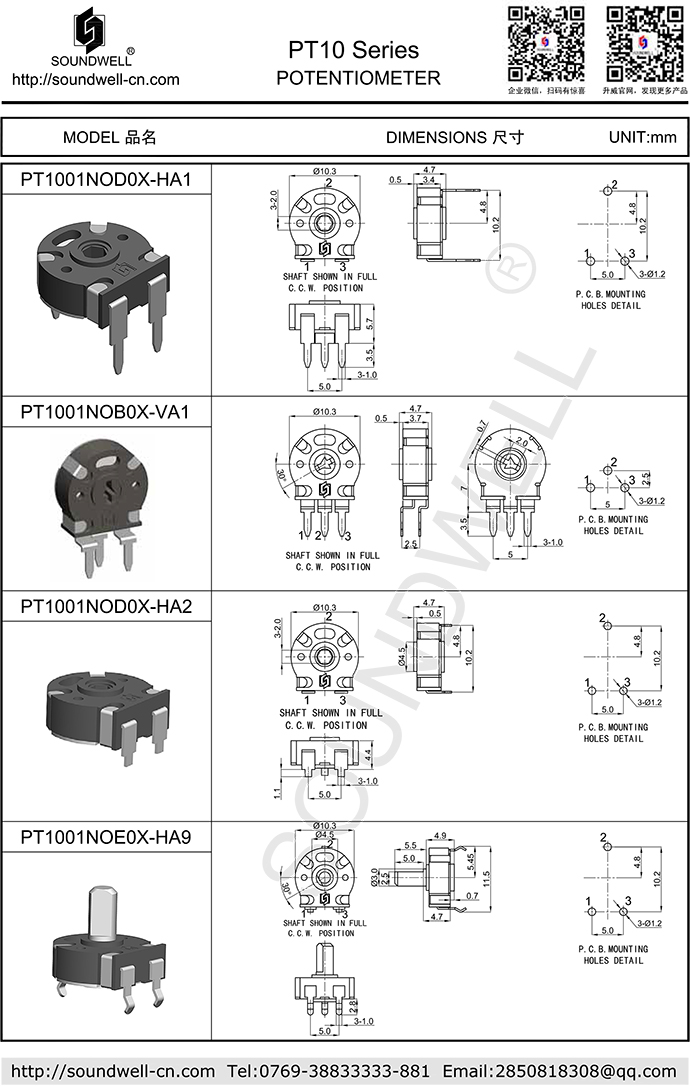

| 電位器型號： | PT10 |
| 名稱： | 貫通軸旋轉型電位器,PT10電位器,PT10可調電位器,PT10西班牙電位器 |
| 主要規格: | 外形尺寸：10.3mm 旋轉角度：240°±10° 旋轉力矩：10～100gf.cm 額定功率：0.15W 最高使用電壓：AC 50V/DC 20V； 工作溫度： －25℃ ～70℃； 旋轉壽命：10,000次以上； |
| 產品特點： | 產品體積小，為貫通軸型，節約整機空間。產品性能穩定，安裝方式有立 式和臥式供選擇。 |
| 應用領域： | 該產品適用于收音機、電動工具、儀器儀表及其它相關電子設備上，主要 起到調頻、調壓、調速等作用。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、 Rotational Torque 旋轉力矩 ：10~100gf.cm
2、Total Rotational Angle 旋轉角度：240°±10°
3、Shaft Stop Strength 止檔強度：≥0.5Kgf.cm
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Total Resistance Range 總阻及誤差 ：1KΩ＜R＜1MΩ，±20%；1KΩ≥R or R≥1MΩ，±30%
2、Resistance Taper 電阻特性曲線 ：A/B/C
3、Rating Power 額定功率：0.15W
4、Max. Operating Voltage 最大工作電壓 ：50V AC/20V DC
5、Residual Resistance殘留電阻：≤20Ω
6、Insulation Resistance 絕緣電阻：100M? 1 Minute at DC 200V
7、Dielectric Voltage 耐電壓：1 Minute at AC 200V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 旋轉壽命：10,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
